Açıklama
Dünyadaki binlerce üretim uygulaması sırasında ortaya çıkan yağ, yağ buharı, duman ve su buharı Filtermist üniteleri tarafından başarılı bir şekilde ortamdan uzaklaştırılır.
| Model |
Hava Debisi m3/hr |
Motor |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
Ağırlık kg |
Gürültü Seviyesi dBA |
| S200 |
180 @ 50Hz
215 @ 60Hz |
0.18kW 50Hz
200v, 220v, 380v, 400v |
0.18kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
260 |
302 |
30 |
73 |
423.50 |
324 |
8 |
62 |
| S400 |
425 @ 50Hz
500 @ 60Hz |
0.55kW 50Hz
200v, 220v, 380v, 400v |
0.55kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
325 |
374 |
35 |
148 |
494.50 |
357 |
14 |
65 |
| S800 |
800 @ 50Hz
950 @ 60HZ |
0.55kW 50Hz
200v, 220v, 380v, 400v |
0.55kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
325 |
427 |
35 |
148 |
543.50 |
357 |
15 |
67 |
- 1 Motorlar sadece belirtilen voltajlarda kullanılmalıdır.
- 2 +/- %5 tolerans
- 3 Sonuçlar, test şartlarına göre ±%3 toleransa sahiptir. Yerel çeşitlilik ve uygulama şekli okunan değerleri etkileyebilir.
Operasyonel ve Güvenlik Standartları
Ürünün verimli ve güvenli çalışması için kılavuzda belirtilen kritik noktalar:
-
Filtrasyon Verimliliği: Yağ buharı uygulamalarında %98 filtrasyon performansı sergiler.
-
Tasarım Amacı: Çözünür veya temiz yağ soğutucuları kullanan kapalı ve açık takım tezgahları için özel olarak geliştirilmiştir.
-
Kullanım Sınırı: Kuru toz veya kaynak dumanı uygulamaları için kesinlikle uygun değildir.
-
Kapatma Güvenliği: Bakım veya kasa açma işlemi öncesinde iç tamburun tamamen durması için en az 120 saniye beklenmelidir.
-

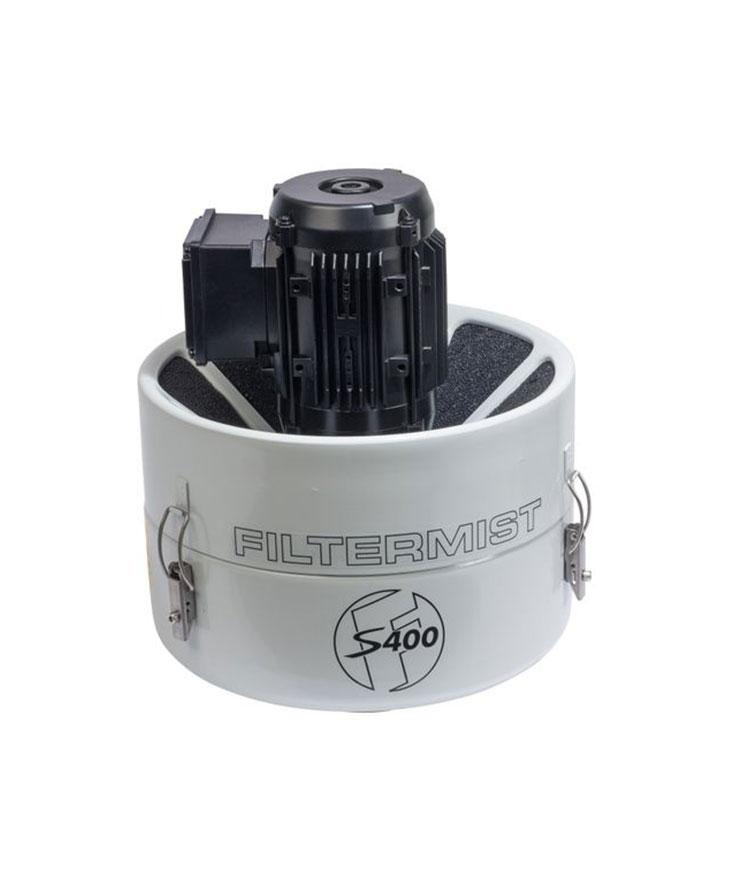

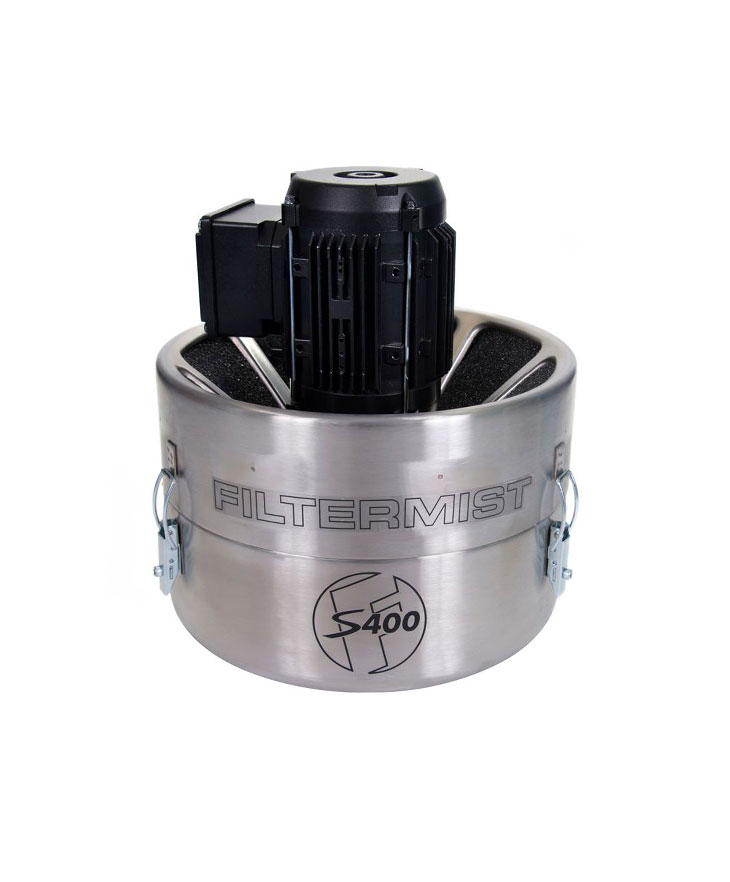

Elektriksel Gereksinim: S400 motorları hem 50 Hz hem de 60 Hz frekanslarında çalışacak şekilde tasarlanmıştır.
Bakım ve Orijinal Yedek Parçalar
S400 ünitesinin uzun ömürlü kullanımı için gerekli parça numaraları:
-
Motor Parça No: 20-213-30-161
-
Tambur (Drum) Parça No: 20-213-30-021
-
Standart Son Filtre (%92): 20-206-10-003
-
Yüksek Verimli Son Filtre (%99,95): 20-206-10-006
-
Periyodik Bakım Kiti (Kit 4): 20-213-30-046
-
Tam Bakım Kiti (Kit 5): 20-213-30-094
-
Önemli Uyarı: Performans kaybını önlemek ve garantiyi korumak için sadece orijinal Filtermist yedek parçaları kullanılmalıdır.
Teknik Destek ve Sorun Giderme
Kullanıcıların kendi başlarına yapabileceği temel kontroller:
-
Aşırı Gürültü veya Titreşim: Tamburda katı madde birikimi olup olmadığını kontrol edin; birikim varsa tamburu temizleyin ve filtre pedlerini yenileyin.
-
Sis Kaçağı: Tamburun dönüş yönünü kontrol edin (girişten bakıldığında saat yönünün tersine dönmelidir).
-
Drenaj Problemi: Tahliye hortumunda bükülme (U kıvrımı) veya tıkanıklık olup olmadığını, hortum ucunun sıvıya batıp batmadığını kontrol edin.
-
Emiş Zayıflığı: Giriş kısmındaki talaş tutucunun (swarf tray) temiz olduğundan emin olun.
-
Motor Koruması: Ünite devreye alındığında kesiliyorsa, aşırı yük ayarının tam yük akımının (FLC) %125’ini aşmadığını yetkili bir elektrikçiye kontrol ettirin.
S Fusion sistemi, standart yağ buharı toplama süreçlerinin ötesine geçerek, özellikle yoğun duman ve çok ince aerosol partiküllerinin oluştuğu zorlu işleme süreçleri için geliştirilmiştir.
1. Temel Avantajlar ve Çalışma Prensibi
-
İkincil Filtreleme Gücü: Ünitenin egzoz tarafına entegre edilen yüksek verimli ikincil filtre (son filtre) sayesinde filtrasyon performansı maksimum seviyeye çıkarılır.
-
Partikül Yakalama: 0.2 ile 5.0 mikron aralığındaki, sağlık için potansiyel tehlike oluşturan ve vücutta tutulabilen küçük parçacıkların havadan uzaklaştırılmasında kritik rol oynar.
-
Hibrit Teknoloji: S serisinin düşük bakım gerektiren santrifüj etkisini, son filtrenin hassas tutuş kabiliyeti ile harmanlar.
3. Bakım ve Operasyonel Notlar
S Fusion opsiyonunun verimliliğini korumak için kılavuzda belirtilen şu hususlar dikkate alınmalıdır:
-
Tıkanıklık Kontrolü: Ünite emiş yapmıyorsa veya performans düşüşü varsa, son filtrenin (afterfilter) tıkanmış olma ihtimali kontrol edilmelidir.
-
Değişim Periyodu: Son filtrelerin kullanım yoğunluğuna bağlı olarak her 3-6 ayda bir kontrol edilmesi veya değiştirilmesi önerilir.
-
Görsel Takip: Sistemin etkinliğini izlemek ve filtre değişim zamanını belirlemek için F Monitör (Hava Akışı Göstergesi) kullanımı tavsiye edilir.
Önemli Uyarı: S Fusion konfigürasyonunda da kasa açılmadan önce iç tamburun durması için en az 120 saniye beklenmesi güvenlik gereğidir.
