Açıklama
Dünyadaki binlerce üretim uygulaması sırasında ortaya çıkan yağ, yağ buharı, duman ve su buharı Filtermist üniteleri tarafından başarılı bir şekilde ortamdan uzaklaştırılır.
| Model |
Hava Debisim3/hr |
Motor |
Amm |
Bmm |
Cmm |
Dmm |
Emm |
Fmm |
Gmm |
Hmm |
Ağırlık kg |
Gürültü Seviyesi dBA |
| FX4002 |
1250 @ 50Hz
1500 @ 60Hz |
1.1kW 50Hz
200v, 220v, 380v, 400v |
1.1kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
357 |
532 |
35 |
148 |
309 |
398 |
682.50 |
375 |
23 |
70 |
| FX5002 |
1675 @ 50Hz
2000 @ 60Hz |
1.5kW 50Hz
200v, 220v, 380v, 400v |
1.5kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
357 |
613 |
35 |
198 |
378 |
398 |
751.50 |
375 |
27.5 |
71 |
| FX6002 |
2000 @ 50Hz
2400 @ 60Hz |
2.2kW 50Hz
200v, 220v, 380v, 400v |
2.2kW 60Hz
220v, 230v, 440v, 460v, 480v |
438 |
642 |
35 |
198 |
432 |
485 |
805.50 |
456 |
37 |
73 |
| FX7002 |
2750 @ 50Hz |
2.2kW 50Hz
200v, 220v, 380v, 400v |
mevcut değil |
438 |
642 |
35 |
198 |
432 |
485 |
805.50 |
456 |
37 |
73 |
- Motorlar sadece belirtilen voltajlarda kullanılmalıdır.
- +/- %5 tolerans
- Sonuçlar, test şartlarına göre ±%3 toleransa sahiptir. Yerel çeşitlilik ve uygulama şekli okunan değerleri etkileyebilir.
Önemli Kullanım ve Güvenlik Standartları
Ürünün güvenli ve verimli işletimi için kritik notlar:
-
Tasarım Amacı: Büyük ölçekli kapalı veya açık takım tezgahlarında üretilen aerosol sislerinin kontrolü için tasarlanmıştır.
-
Islak Uygulama Alanları: Sadece yağ, emülsiyon, soğutucu veya buhar gibi ıslak uygulamalarda kullanılmalıdır.
-
Yasaklı Alanlar: Toz, duman, asit gibi yanıcı, patlayıcı veya aşındırıcı kuru uygulamalarda kesinlikle kullanılmamalıdır.
-
Kapatma Güvenliği: Bakım işlemleri için kasa açılmadan önce iç tamburun tamamen durması için en az 120 saniye beklenmesi zorunludur.
-
İzolasyon: Servis öncesinde ünitenin güç kaynağı bağlantısı kesilmeli ve fiziksel olarak kilitlenmelidir.

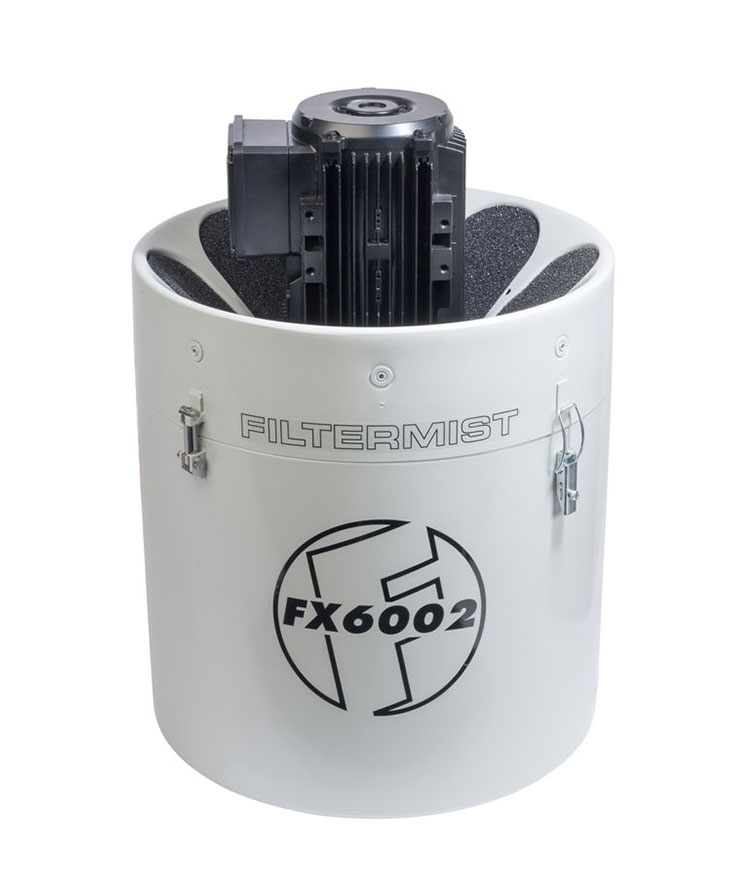

Bakım ve FX6002 Uyumlu Yedek Parçalar
FX6002 modeline özel servis parçaları ve orijinal numaraları:
-
Motor Parça No: 20-213-30-164
-
Tambur (Drum) Parça No: 20-213-30-013
-
Filtre Sonrası (%92 Verimlilik): 20-206-10-001
-
Yüksek Verimli Son Filtre (%99,95 Verimlilik): 20-206-10-004
-
Ara Bakım Filtre Kiti: 20-213-30-49
-
Tam Bakım Filtre Kiti: 20-213-30-087
-
Kurulum İpucu: FX6002 ünitesini bir zemin standına monte ediyorsanız, 485mm PCD montaj merkezlerine sahip 4 adet göz cıvatası kullanılmalıdır.
Teknik Destek ve Sorun Giderme
Karşılaşılabilecek durumlar için hızlı çözüm rehberi:
-
Motor Aşırı Yük Koruması: Ünite devreye alındığında kesiliyorsa aşırı yük ayarını kontrol edin. 2.2 kW motor için 415V’da tam yük akımı (FLC) 4.4/4.7A’dır ve ayar bu değerin %125’ini geçmemelidir.
-
Titreşim Problemi: Tamburda katı birikimi olup olmadığını inceleyin; gerekirse tamburu temizleyin ve filtre pedlerini yenileyin.
-
Sis Sızıntısı: Tamburun saat yönünün tersine (girişten bakıldığında) döndüğünden emin olun. Tahliye hortumunda “U” kıvrımı veya tıkanıklık olmadığını doğrulayın.
-
Verimlilik Takibi: HSE yönergeleri uyarınca, sistemin çalışma durumunu izlemek için renkli LED ışıklara sahip bir F Monitör (Hava Akışı Göstergesi) takılması önerilir.
Ünite üzerinde çalışırken daima PVC, neopren veya nitril eldiven, koruyucu gözlük ve tulum kullanılması tavsiye edilir.

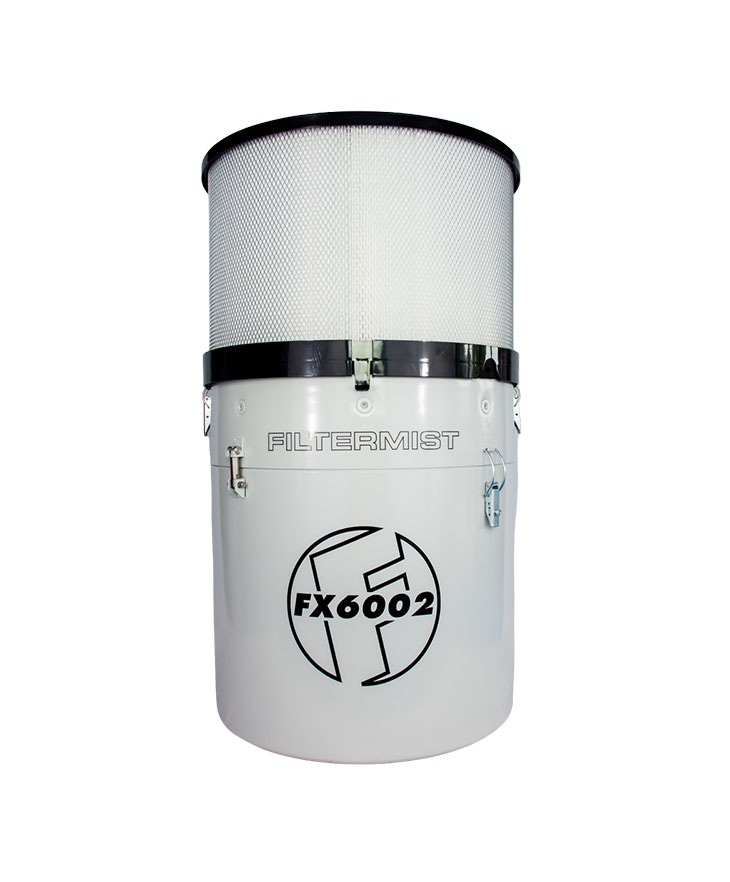

FX Fusion, standart santrifüj etkili yağ buharı toplayıcılarını, egzoz çıkışına entegre edilen yüksek verimli bir ikincil filtre (afterfilter) ile bir üst seviyeye taşır. Bu kombinasyon, özellikle duman oluşumunun yoğun olduğu ve standart filtrelerin yetersiz kaldığı zorlu endüstriyel süreçler için idealdir.
1. Neden FX Fusion Opsiyonu Seçilmeli?
-
Mikron Altı Koruma: Sağlık için en büyük risk teşkil eden 0.2 ile 5.0 mikron aralığındaki parçacıkları %99,95 verimlilikle yakalar.
-
Hibrit Teknoloji: Ünitenin içindeki santrifüj tamburu yağın büyük kısmını mekanik olarak ayrıştırırken, Fusion son filtresi geriye kalan en ince partikülleri tutar.
-
Üstün Hava Kalitesi: Temiz havayı doğrudan atölyeye geri göndererek hem enerji tasarrufu sağlar hem de çalışma ortamı havasını sürekli temiz tutar.
Not: Standart konfigürasyonlarda %92 verimlilikte filtreler (20-206-10-002/001) kullanılırken, Fusion opsiyonunda bu oran %99,95’e çıkarılır.
2. Kullanım ve Bakım İpuçları
Sistemin ömrünü uzatmak ve maksimum performansı korumak için şu hususlar önemlidir:
-
Değişim Aralığı: Yoğunluğa bağlı olarak son filtrenin her 3 ile 6 ayda bir kontrol edilmesi veya değiştirilmesi önerilir.
-
Güvenlik Protokolü: Filtre değişimi veya kontrolü için kasa açılmadan önce, iç tamburun tamamen durması için mutlaka 120 saniye beklenmelidir.
-
Tıkanıklık Belirtileri: Ünite emiş performansında bir azalma fark edilirse, ilk kontrol edilmesi gereken nokta son filtrenin (afterfilter) doluluk durumudur.
