Açıklama
Dünyadaki binlerce üretim uygulaması sırasında ortaya çıkan yağ, yağ buharı, duman ve su buharı Filtermist üniteleri tarafından başarılı bir şekilde ortamdan uzaklaştırılır.
| Model |
Hava Debisim3/hr |
Motor |
Amm |
Bmm |
Cmm |
Dmm |
Emm |
Fmm |
Gmm |
Hmm |
Ağırlık kg |
Gürültü Seviyesi dBA |

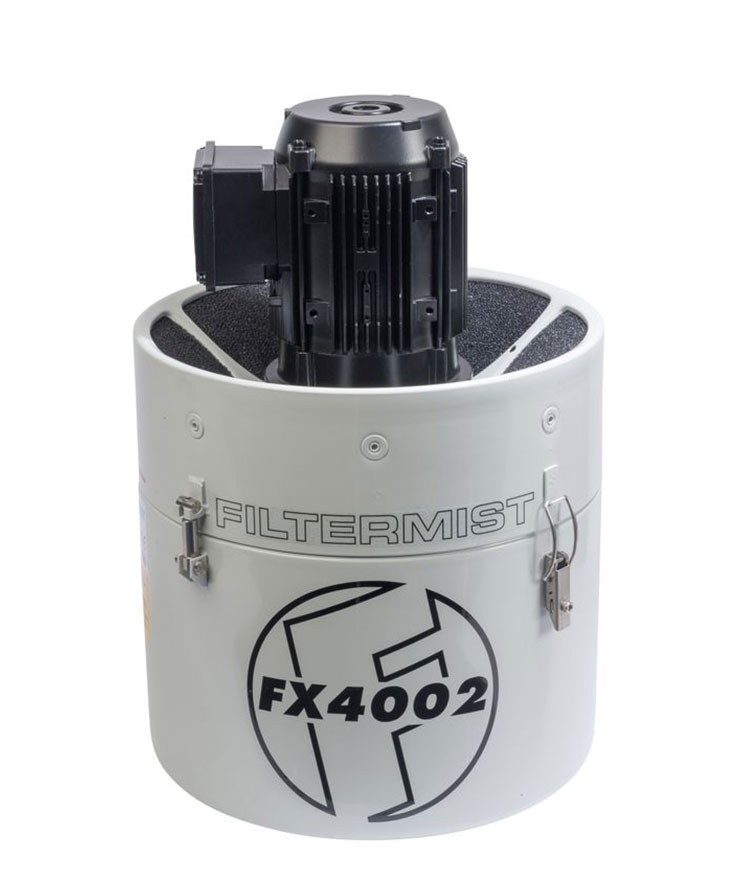

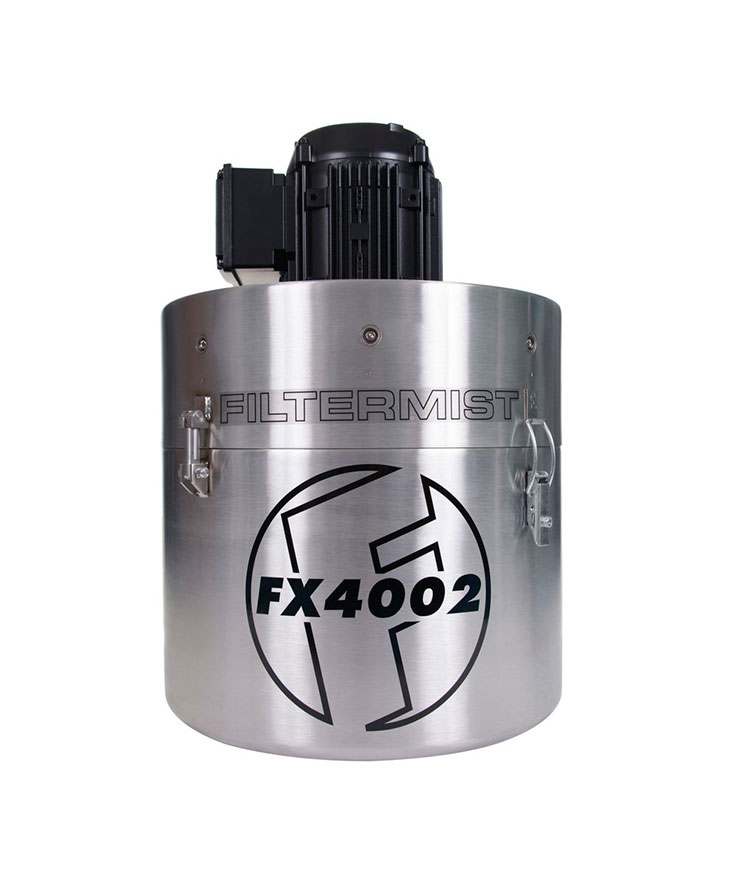

| FX4002 |
1250 @ 50Hz
1500 @ 60Hz |
1.1kW 50Hz
200v, 220v, 380v, 400v |
1.1kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
357 |
532 |
35 |
148 |
309 |
398 |
682.50 |
375 |
23 |
70 |
| FX5002 |
1675 @ 50Hz
2000 @ 60Hz |
1.5kW 50Hz
200v, 220v, 380v, 400v |
1.5kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
357 |
613 |
35 |
198 |
378 |
398 |
751.50 |
375 |
27.5 |
71 |
| FX6002 |
2000 @ 50Hz
2400 @ 60Hz |
2.2kW 50Hz
200v, 220v, 380v, 400v |
2.2kW 60Hz
220v, 230v, 440v, 460v, 480v |
438 |
642 |
35 |
198 |
432 |
485 |
805.50 |
456 |
37 |
73 |
| FX7002 |
2750 @ 50Hz |
2.2kW 50Hz
200v, 220v, 380v, 400v |
mevcut değil |
438 |
642 |
35 |
198 |
432 |
485 |
805.50 |
456 |
37 |
73 |
- Motorlar sadece belirtilen voltajlarda kullanılmalıdır.
- +/- %5 tolerans
- Sonuçlar, test şartlarına göre ±%3 toleransa sahiptir. Yerel çeşitlilik ve uygulama şekli okunan değerleri etkileyebilir.
Önemli Kullanım Alanları ve Güvenlik Uyarıları
Yüksek emiş gücü (1250 m3/saat) gerektiren orta ve büyük ölçekli takım tezgahları için tasarlanmış bu ürünün temel prensipleri:
-
Operasyon Prensibi: Santrifüj kuvveti ile çalışan iç tambur, kanatlar sayesinde 50 m/s‘yi aşan hızlarda aerosolleri çeker ve temiz havayı atölyeye geri gönderir.
-
Kapsam: Çözünür veya temiz yağ soğutucuları kullanan işleme işlemleri için tasarlanmıştır. EDM (Elektrik Deşarj İşleme) makinelerinde de kullanılabilir.
-
Güvenlik Kuralı: Yanıcı, patlayıcı, aşındırıcı, kuru toz veya kaynak dumanı uygulamalarında kullanılmamalıdır.
-
Güvenli Bakım: Kasayı çıkarmadan önce iç tamburun (drum) dönüşünün durması için en az 120 saniye beklenmelidir.
Bakım ve FX4002 Uyumlu Yedek Parçalar
FX Serisine özel bakım periyotları ve orijinal parça numaraları:
-
Motor Parça No: 20-213-30-162
-
Tambur (Drum) Parça No: 20-213-30-015
-
Filtre Sonrası (%92 Verimlilik): 20-206-10-002
-
Yüksek Verimli Son Filtre (%99,95 Verimlilik): 20-206-10-005
-
Ara Bakım Filtre Kiti: 20-213-30-47
-
Tam Bakım Filtre Kiti: 20-213-30-090
-
Önemli: FX serisi ürünlerin zemin standına montajı mümkündür (4 göz cıvatası – 398mm PCD montaj merkezleri kullanılarak). Motor montaj somunları değiştirilirken 8Nm tork ile sıkılmalıdır.
Teknik Destek ve Sorun Giderme
Karşılaşılabilecek olası aksaklıklar ve kılavuza dayalı çözüm adımları:
-
Motor Aşırı Yük Koruması (Kesinti): Cihaz devreye alındığında kapanıyorsa, motor aşırı yük ayarı kontrol edilmelidir. 1.1 kW motor için 415V’de FLC (Tam Yük Akımı) 2.2/2.3A, 200V’de ise 4.4/4.6A’dır. Aşırı yük ayarı, motor tam yük akımının %125’ini geçmemelidir.
-
Sis Kaçağı Gözlemlenirse:
-
Tamburun saat yönünün tersine döndüğünden emin olun.
-
Tahliye hortumunu kontrol edin (bükülmüş veya suya daldırılmış olmamalıdır).
-
Sis, yağ dumanı formundaysa, ikincil bir yüksek verimli son filtre (Afterfilter) takılması önerilir.
-
Titreşim Sorunu: İç tamburda kir birikmesi titreşime yol açabilir. Tambur sökülmeli, temizlenmeli ve denge kontrolü yapılmalıdır. Hasarlı tamburlar kesinlikle değiştirilmelidir.

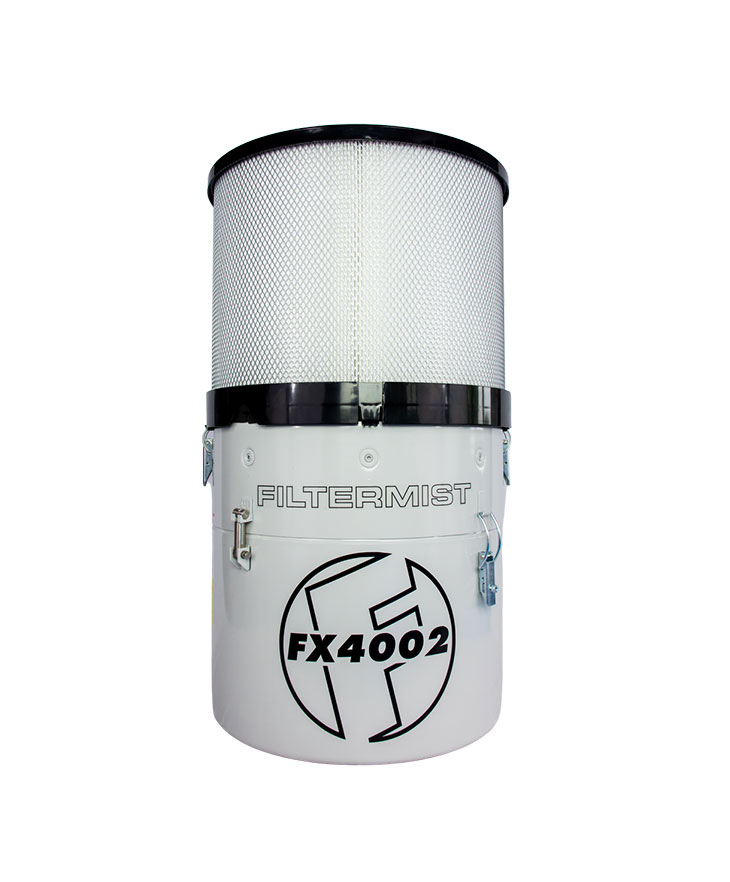

FX Fusion, standart santrifüj etkili yağ buharı toplayıcılarını, egzoz çıkışına entegre edilen yüksek verimli bir ikincil filtre (afterfilter) ile bir üst seviyeye taşır. Bu kombinasyon, özellikle duman oluşumunun yoğun olduğu ve standart filtrelerin yetersiz kaldığı zorlu endüstriyel süreçler için idealdir.
1. Neden FX Fusion Opsiyonu Seçilmeli?
-
Mikron Altı Koruma: Sağlık için en büyük risk teşkil eden 0.2 ile 5.0 mikron aralığındaki parçacıkları %99,95 verimlilikle yakalar.
-
Hibrit Teknoloji: Ünitenin içindeki santrifüj tamburu yağın büyük kısmını mekanik olarak ayrıştırırken, Fusion son filtresi geriye kalan en ince partikülleri tutar.
-
Üstün Hava Kalitesi: Temiz havayı doğrudan atölyeye geri göndererek hem enerji tasarrufu sağlar hem de çalışma ortamı havasını sürekli temiz tutar.
Not: Standart konfigürasyonlarda %92 verimlilikte filtreler (20-206-10-002/001) kullanılırken, Fusion opsiyonunda bu oran %99,95’e çıkarılır.
2. Kullanım ve Bakım İpuçları
Sistemin ömrünü uzatmak ve maksimum performansı korumak için şu hususlar önemlidir:
-
Değişim Aralığı: Yoğunluğa bağlı olarak son filtrenin her 3 ile 6 ayda bir kontrol edilmesi veya değiştirilmesi önerilir.
-
Güvenlik Protokolü: Filtre değişimi veya kontrolü için kasa açılmadan önce, iç tamburun tamamen durması için mutlaka 120 saniye beklenmelidir.
-
Tıkanıklık Belirtileri: Ünite emiş performansında bir azalma fark edilirse, ilk kontrol edilmesi gereken nokta son filtrenin (afterfilter) doluluk durumudur.
