Açıklama
Dünyadaki binlerce üretim uygulaması sırasında ortaya çıkan yağ, yağ buharı, duman ve su buharı Filtermist üniteleri tarafından başarılı bir şekilde ortamdan uzaklaştırılır.
| Model |
Hava Debisi m3/hr |
Motor |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
Ağırlık kg |
Gürültü Seviyesi dBA |
| S200 |
180 @ 50Hz
215 @ 60Hz |
0.18kW 50Hz
200v, 220v, 380v, 400v |
0.18kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
260 |
302 |
30 |
73 |
423.50 |
324 |
8 |
62 |
| S400 |
425 @ 50Hz
500 @ 60Hz |
0.55kW 50Hz
200v, 220v, 380v, 400v |
0.55kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
325 |
374 |
35 |
148 |
494.50 |
357 |
14 |
65 |
| S800 |
800 @ 50Hz
950 @ 60HZ |
0.55kW 50Hz
200v, 220v, 380v, 400v |
0.55kW 60Hz
200v, 220v, 230v, 440v, 460v, 480v |
325 |
427 |
35 |
148 |
543.50 |
357 |
15 |
67 |
- 1 Motorlar sadece belirtilen voltajlarda kullanılmalıdır.
- 2 +/- %5 tolerans
- 3 Sonuçlar, test şartlarına göre ±%3 toleransa sahiptir. Yerel çeşitlilik ve uygulama şekli okunan değerleri etkileyebilir.
Önemli Kullanım ve Güvenlik Bilgileri
Ürün açıklama kısmına veya “Bilmeniz Gerekenler” bölümüne eklenebilir:
-
Filtrasyon Verimliliği: Tipik yağ buharı uygulamalarında %98 verimlilik sağlar.
-
Kullanım Alanı: Özellikle çözünür veya temiz yağ soğutucuları kullanan işleme süreçleri için tasarlanmıştır.
-
Uygulama Kısıtlamaları: Kaynak dumanı veya kuru toz uygulamalarında kullanılmak üzere tasarlanmamıştır.
-
Güvenlik Uyarısı: Kasa çıkarılmadan önce iç tamburun durması için en az 120 saniye beklenmelidir.
-
Çalışma Ortamı: Ünite sadece yağ, emülsiyon, soğutucu veya buhar gibi ıslak uygulamalar ve iç mekan kullanımı içindir.
-
Yasaklı Maddeler: Toz, duman, asit gibi yanıcı, patlayıcı veya aşındırıcı uygulamalarda kullanılmamalıdır.
Bakım ve Yedek Parçalar (Maintenance)

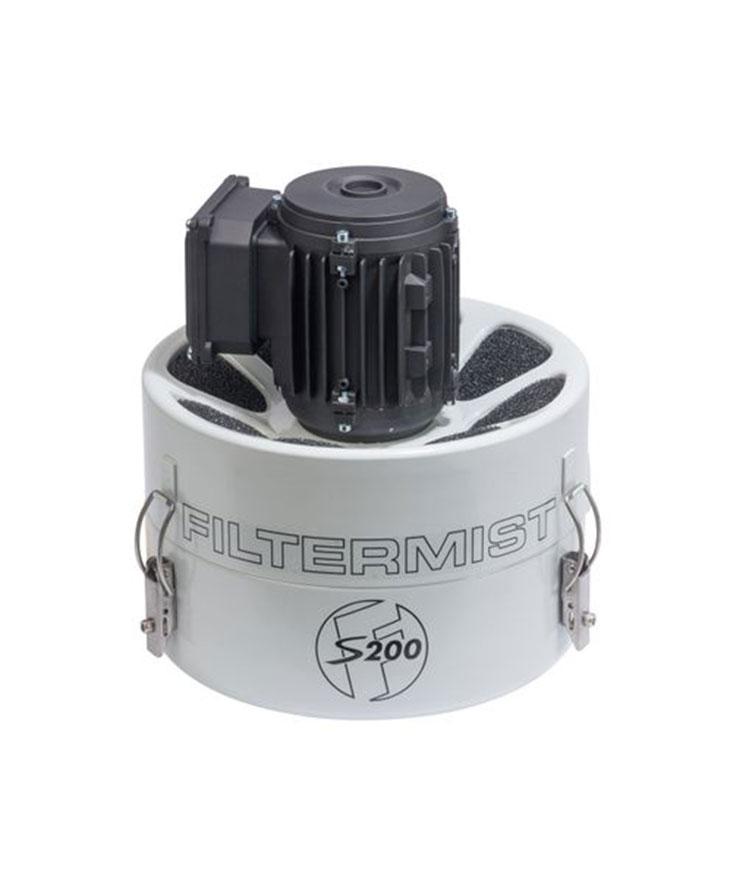

S200 modeline özel yedek parça ve bakım kiti numaraları:
-
Motor Parça No: 20-213-30-052
-
Tambur Parça No: 20-213-30-020
-
Son Filtre (%92 verimlilik): 20-206-10-000
-
Ara Bakım Filtre Kiti (Kit 4): 20-213-30-050
-
Tam Bakım Filtre Kiti: 20-213-30-093
-
Önemli Not: Performansın korunması ve garantinin geçersiz kalmaması için yalnızca orijinal Filtermist yedek parçaları kullanılmalıdır.
Teknik Destek Al (Troubleshooting)
Kullanıcıların sahada karşılaşabileceği durumlar için kılavuzdaki sorun giderme adımları:
-
Ünite Titreşimi: Tambur içinde katı birikimi olabilir; tamburu temizleyin ve filtre pedlerini değiştirin.
-
Üst Kısımdan Sis Çıkışı: Tambur yanlış yönde dönüyor olabilir (girişten bakıldığında saat yönünün tersi olmalıdır).
-
Tahliye Sorunu: Tahliye hortumu tıkalı, bükülmüş veya ucu sıvıya daldırılmış olabilir; hortumu yeniden konumlandırın.
-
Emiş Yoksa: Giriş talaş tutucusu tıkanmış olabilir; temizleyin.
-
HSE Önerisi: Sistemin etkin çalıştığını görsel olarak izlemek için bir F Monitör (Hava Akış Göstergesi) takılması önerilir.
S200 ünitesinin montajı için doğrudan makine üzerine veya zemin standına kurulum seçenekleri mevcuttur. Her iki durumda da dönüş hortumunda “U” kıvrımı olmamasına dikkat edilmelidir.

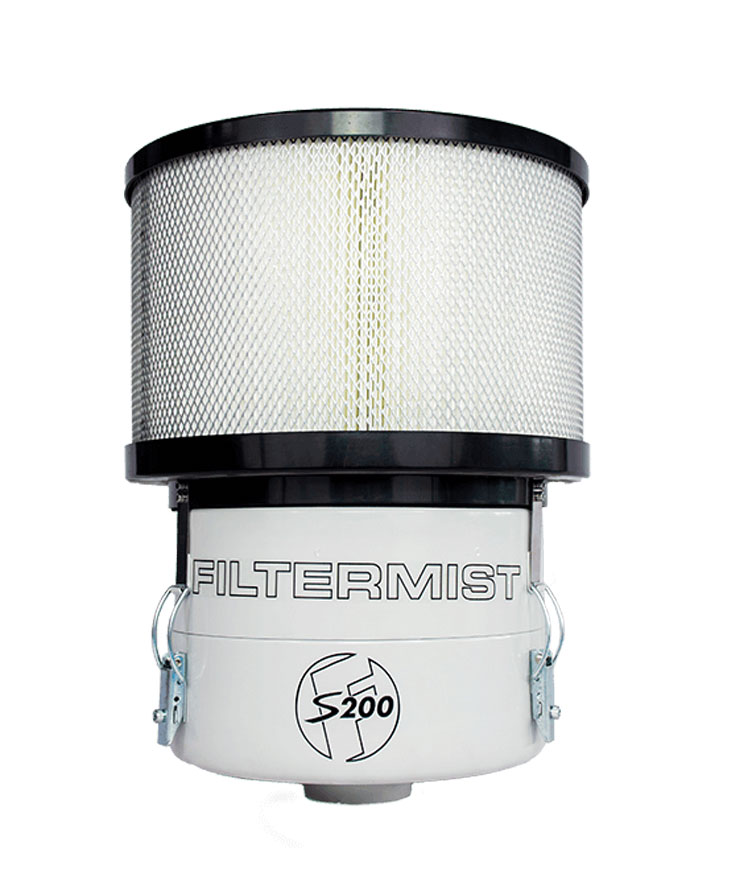

S Fusion sistemi, standart yağ buharı toplama süreçlerinin ötesine geçerek, özellikle yoğun duman ve çok ince aerosol partiküllerinin oluştuğu zorlu işleme süreçleri için geliştirilmiştir.
1. Temel Avantajlar ve Çalışma Prensibi
-
İkincil Filtreleme Gücü: Ünitenin egzoz tarafına entegre edilen yüksek verimli ikincil filtre (son filtre) sayesinde filtrasyon performansı maksimum seviyeye çıkarılır.
-
Partikül Yakalama: 0.2 ile 5.0 mikron aralığındaki, sağlık için potansiyel tehlike oluşturan ve vücutta tutulabilen küçük parçacıkların havadan uzaklaştırılmasında kritik rol oynar.
-
Hibrit Teknoloji: S serisinin düşük bakım gerektiren santrifüj etkisini, son filtrenin hassas tutuş kabiliyeti ile harmanlar.
3. Bakım ve Operasyonel Notlar
S Fusion opsiyonunun verimliliğini korumak için kılavuzda belirtilen şu hususlar dikkate alınmalıdır:
-
Tıkanıklık Kontrolü: Ünite emiş yapmıyorsa veya performans düşüşü varsa, son filtrenin (afterfilter) tıkanmış olma ihtimali kontrol edilmelidir.
-
Değişim Periyodu: Son filtrelerin kullanım yoğunluğuna bağlı olarak her 3-6 ayda bir kontrol edilmesi veya değiştirilmesi önerilir.
-
Görsel Takip: Sistemin etkinliğini izlemek ve filtre değişim zamanını belirlemek için F Monitör (Hava Akışı Göstergesi) kullanımı tavsiye edilir.
Önemli Uyarı: S Fusion konfigürasyonunda da kasa açılmadan önce iç tamburun durması için en az 120 saniye beklenmesi güvenlik gereğidir.
